高性能基带和高速率接口

随着通道数量和带宽的增加，海量的基带数据无疑对平台的信号处理能力和内存吞吐率提出了巨大挑战。宽带信号的数字信号处理，需要大量的FPGA逻辑资源配合，YunSDR Y750s提供了UDC/DDC所需的必要计算资源。

除了FPGA资源外，芯片内部也集成了ARM处理器系统，满足高层算法和系统调度的需求，而且接口丰富，也可以支持GUI人机交互界面和网络控制接口。

对于大数据交换，板载的片外内存系统吞吐量也十分重要。 YunSDR Y750s提供了三组DDR4内存，每组都是64位宽，运行频率2400MHz。其中，PS处理器系统单独一组，PL系统拥有2组独立的内存，可以满足苛刻的数据吞吐需求。

未来的无线系统需要更强大的计算能力来处理日益复杂的算法，这个时后单一板卡往往不能满足要求，需要将数据传递给更加强大的计算系统，比如FPGA阵列或者计算机集群。高速光纤接口成了高性能SDR系统的标配，光口的数量和速率是数据传输带宽的关键。

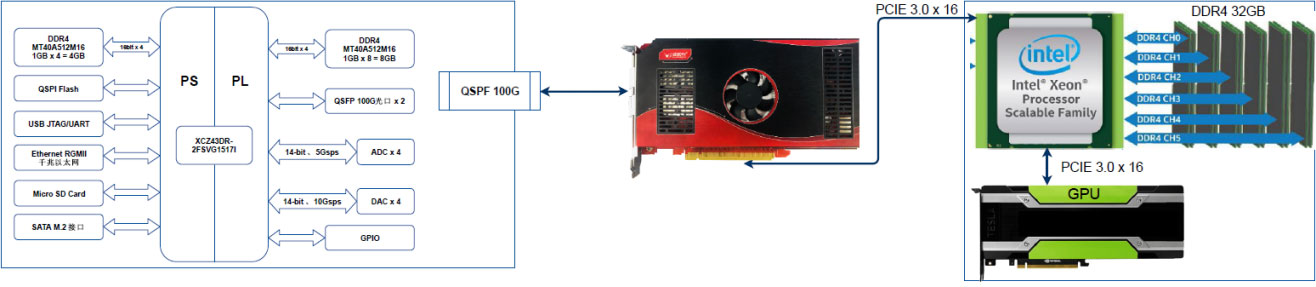

YunSDR Y750s采用了不同的解决方案，通过FPGA加速卡，将100G光口转换成了PCIe3.0接口，并且提供了完善驱动和API接口库，用户可以直接调用接口函数来获取数据， 可以支持100G接口的满速率通信。另外，FPGA加速卡的FPGA采用开放接口，支持用户自己二次开发，实现算法的加速。

FX200加速卡采用了Xilinx Kintex UltraScale+系列FPGA KU15P作为加速芯片，16ns工艺的FPGA提供了丰富的信号处理资源，还可以实现以下功能。

通道数量可级联扩展

RFSoC作为一款面向无线通信的创新型器件，首次将嵌入式处理器、数据转换器 (ADC/DAC)和可编程FPGA集成于一体，单芯片可提供高达32个收发通道（16T/16R）。

Y750s提供了四路发送和四接收通道， 而且同系列的Y790可提供八路发送和八接收通道。Y790无论是通道数量还是瞬时带宽，已超目前部分商业化量产型的软件无线电产品。

YunSDR Y750s将四个发射通道和四个接收通道整合到一个紧凑的½机架宽带1U高度的 外形中，使其更容易运输以进行现场测试和操作。每个通道都是独立的，这意味着每个通道都可以调谐到不同的频率，用于频分复用 (FDD) 应用或同时仿真多个信号。通道还可以通过内部恒温晶体振荡器 (OCXO) 同步，内部 GPS 驯服振荡器 (GPSDO) 用于时间戳，可提供 10 MHz 参考和每秒脉冲 (PPS) 。

.

1

1

设备尺寸：21.5cm x 36.5cmx 4.4cm

  • ·  1MHz～8GHz频率连续调谐

    ·  信号带宽400MHz

    ·  提供4个共本振发射通道

    ·  高稳定内部OCXO参考晶振

    ·  全屏蔽设计，隔绝外部环境互扰

    ·  提供4个共本振接收通道

    ·  内外参考同步

    ·  内外本振同步

    ·  发射功率：6GHz以下不低于15dBm，6GHz～8GHz不低于10dBm
