产品描述
Y590s 集成了超大容量的高性能 Zynq SoC FPGA,可满足高性能 MIMO 通信系统苛刻的计算需求,提供了部署大规模的可靠的分布式无线系统的可能。提供4发4收的通道在一个 1/2 宽 19 英寸机箱内。射频前端采用两个 ADRV9009 收发器,每个通道提供高达 200 MHz 的瞬时带宽,通过扩展选件,覆盖了从直流 DC 到 6 GHz 的全频率范围,满足sub6G的5G频段需求。 开源的 GNU Radio 硬件驱动 API 和 Xilinx FPGA HLS 的开发框架,减少了软件开发的工作量和各种工业标准的工具的使用。用户可以快速的进行原型机验证和可靠地部署各种 SDR 应用,如 5G 原型、相控阵雷达、频谱监测等。Y590s 基带处理器采用Xilinx公司的 ZYNQ 7100 SOC,他提供了丰富的可编程的 FPGA 用于实时性要求高的和低延迟处理以及双核心的 ARM CPU 单机操作。用户可以部署应用程序在预装的 Linux 嵌入式操作系统上,或者采用高速接口如千兆以太网主机,10 千兆以太网。Y590s 拥有灵活的参考时钟设计架构,支持外接 PPS,Clock Reference 的时间参考,外部 GPS 同步接口,有助于高通道数的 MIMO 系统的实现。
新设计推荐Y590 Neo
系统框图
带宽200MHz@4T4R或400MHz@ 2T2R(Y780s)
可编程基带 ZYNQ SoC 7100 FPGA
PCIe2.0 x4
40G SFP+
覆盖75MHz~6GHz
全面支持5G/6G系统验证
典型应用
指标特性
射频通道:4TX,4RX,Half or Full Duplex,support TDD
支持频道:75MHz~6GHz
发射频率误差:±1ppm
高速 ADC:16bit,可配置采样率
零中频模式:4 路
数据处理单元:XILINX ZYNQ-7100,内置双核ARM Cortex-A9 CPU,主频800 MHz,可以设置到最高 1GHz

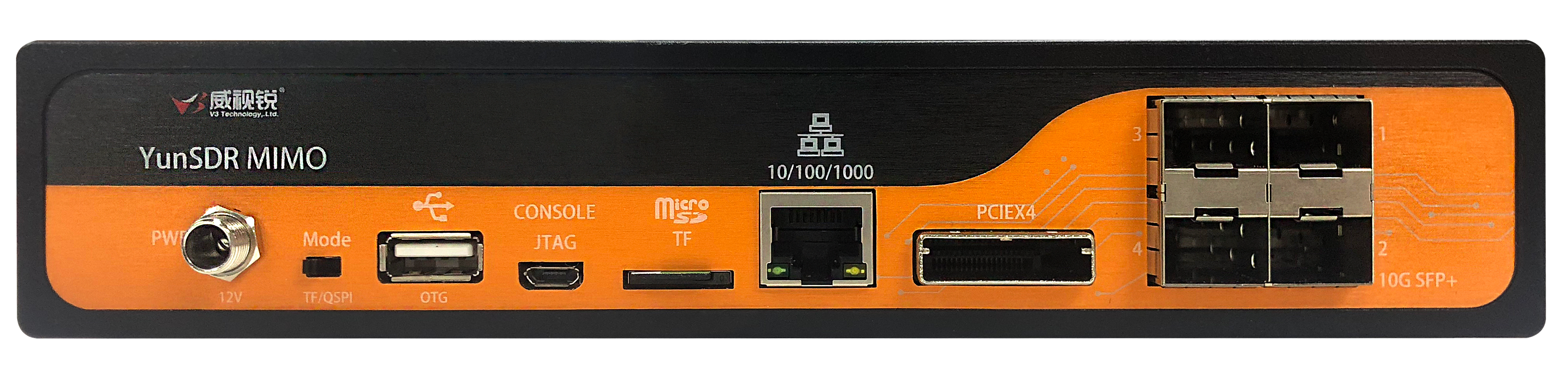

数据接口:千兆以太网 / PCIE 2.0 / 4路 10G SFP+ / USB 2.0 OTG / TF 卡
调试接口:USB JTAG
尺寸:21.5cm×36.5cm×4.4cm
发射功率:0dbm
信号带宽:发送端实时带宽450 MHz / 接收端实时带宽200 MHz
发射 EVM:-38dB LTE20 MHz
高速 DAC:16bit,可配置采样率
40G QSFP+端口,支持40Gbps的吞吐率
PL DDR3 SDRAM:1GB,PS DDR3 SDRAM:1GB
同步接口:支持外部本振输入,支持外部参考时钟输入 / 输出,选配 GPS
供电:12V直流供电,功率低于45W
重量:小于 5Kg
产品功能
可选配FX系列加速卡
FX系列基带算法加速卡主要功能是进行实时信号处理,通过高速光纤接口(10 / 40 / 100G)与射频前端或者无线电平台通信,同时通过PCle高速接口与CPU进行数据交互。
应用场景
时钟同步
FPGA
PCle
内存
光口
FX100
FX150
FX200
系统标配
无
Xilinx 7K325T
PCIe2.0x8
2x DDR3 2GB 1600MHz
64-bit SDRAM
1 x QSFP+ 40G
4 x SFP+ 10G
通用算法加速(选配1)
高精度时钟同步
Xilinx KU040
PCIe3.0x8
2x DDR4 4GB 2400MHz
64-bit SDRAM
2x DDR4 4GB 2600MHz
64-bit SDRAM
2x QSFP+ 40G
5G物理层加速(选配2)
高精度时钟同步
Xilinx KU11P
PCIe3.0x16
2x QSFP+ 100G兼容40G

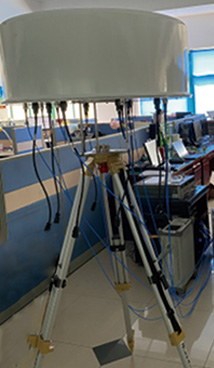

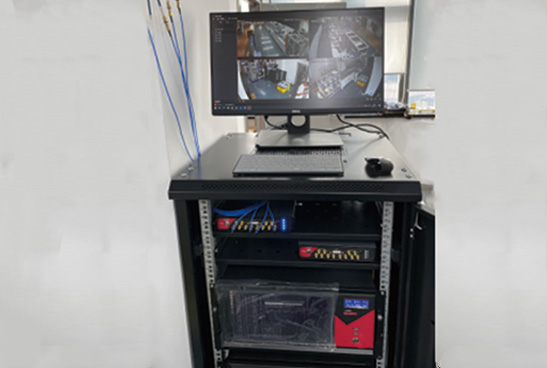

部分实际应用案例
作为通用多通道同步射频系统,YunSDR 5系列可应用于很多场景,如5G/6G MIMO通信、无线电相位测量、天线指标测试、导航和定位以及测试测量等领域。
