产品描述

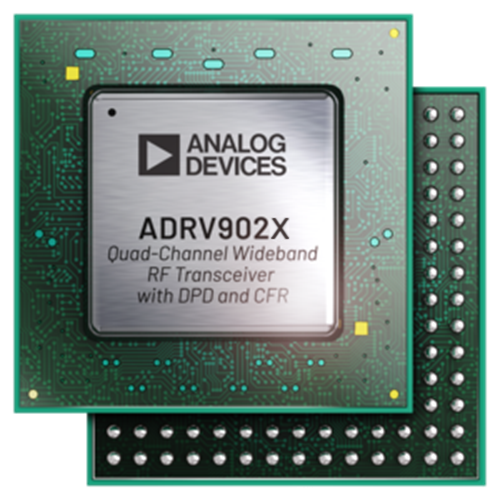

Y590 Neo 集成了超大容量的高性能 Zynq SoC FPGA,可满足高性能 MIMO 通信系统苛刻的计算需求,提供了部署大规模的可靠的分布式无线系统的可能。提供4发4收的通道在一个 1/2 宽 19 英寸机箱内。射频前端采用ADRV9026 收发器,每个通道提供高达 200 MHz 的瞬时带宽,通过扩展选件,覆盖了从直流 DC 到 44 GHz 的全频率范围,满足5G FR1和FR2频段需求。 开源的 GNU Radio 硬件驱动 API 和 Xilinx FPGA HLS 的开发框架,减少了软件开发的工作量和各种工业标准的工具的使用。用户可以快速的进行原型机验证和可靠地部署各种 SDR 应用,如 5G 原型、相控阵雷达、频谱监测等。Y590 Neo 基带处理器采用Xilinx公司的 ZYNQ 7100 SOC,他提供了丰富的可编程的 FPGA 用于实时性要求高的和低延迟处理以及双核心的 ARM CPU 单机操作。用户可以部署应用程序在预装的 Linux 嵌入式操作系统上,或者采用高速接口如千兆以太网和40G光口。Y590 Neo 拥有灵活的参考时钟设计架构,支持外接 PPS或者参考时钟, GPS 同步接口,有助于大规模的 MIMO 系统的实现。

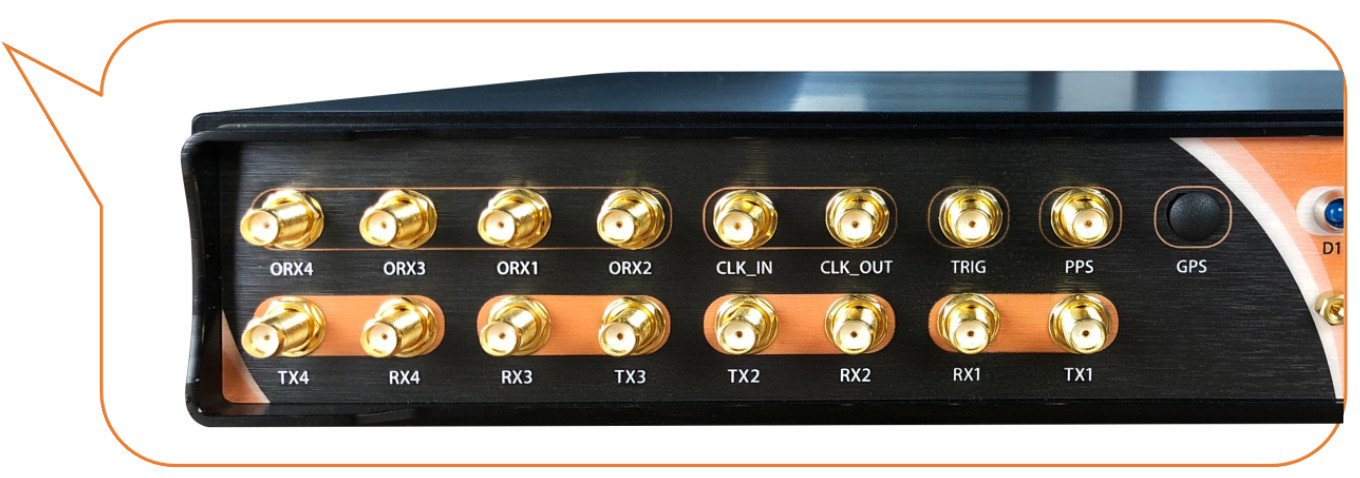

多通道大带宽

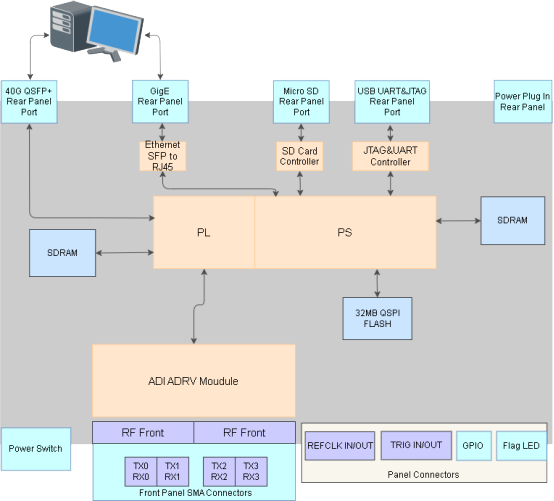

系统框图

典型应用

相控阵雷达

频谱监视

信道仿真

1

5G MIMO

标配FX125前传卡

FX125前传卡实现40G光口到PCIe3.0接口的转换,实现主机与Y590neo的高速数据交互。

应用场景

时钟同步

FPGA

PCle

内存

光口

FX125

数据前传

高精度时钟同步

Xilinx KU040

PCIe3.0x8

DDR4 4GB 2400MHz

64-bit SDRAM

2x QSFP+ 40G

作为通用多通道同步射频系统,YunSDR 5系列可应用于很多场景,如5G/6G MIMO通信、无线电相位测量、天线指标测试、导航和定位以及测试测量等领域。

.

.
