软件无线电架构,构建真实5G移动系统;高性能与灵活性的完美平衡;真正可编程移动系统;不仅符合5GNR规范,也支持全部2G/3G/4G频段,可以扩展未来……
5G/6G原型系统
5g / 6G prototype system
面向5G/6G科研应用
威视锐5G/6G开发平台是在商用设备的基础上经过改进,专门用于5G/6G产品的原型开发与验证。该系统可以在实验室搭建一个真实的5G 网络,基于开源的代码,专为科研用户设计。
软件无线电架构,构建真实5G移动通信系统
采用了目前流行的异构式系统,融合了FPGA、ARM、GPU和x86多种处理器,支持单独升级和扩展,为算法评估提供强大算力支持。
高性能与灵活性的完美平衡
支持流行的开源5G项目,也可以运行商业5G协议栈,可用于搭建工业5G专网,实现云化管理。L1/L2/L3都可以二次编程,能支持FPGA级别的硬件编程和开发,充分发挥开发人员的主动性和创造力。
真正可编程移动通信系统
支持5G FR1频段,可以通过扩展组件,支持FR2(毫米波)频段,适用于6G平台开发,同时也兼容2G/3G/4G通信系统。如果需要覆盖距离元,也可以配合外部功放模块。
不仅符合5GNR规范,也支持全部2G/3G/4G频段,可以扩展未来6G频段
5G/6G科研平台构成
面向B5G应用,支持4T4R@200MHz或2T2R@400MHz的实时带宽,可以覆盖Sub6G全部频段。面向行业应用,可以通过选配功放模块,增加覆盖范围。
PRU-Y590s: 可编程射频单元
可编程射频单元
超宽带射频单元
物理层加速卡
协议栈开发平台
核心网开发平台
开源5G项目(Open Air Interface 5G)
随着第五代通信技术迅速发展,基于5G的应用以及学术研究需求逐渐增大,对于开源5G的研讨迫在眉睫。开源5G平台可用于探索5G领域新技术、新趋势,对下一代核心网、新型智能终端、mIoT、NB-IoT等领域进行深入学术研究与工程实践,促进5G的全球化发展。
基于开源5G无线技术和实验环境的部署,系统原型和标准化硬件实现,可以作为接入网早期测试与验证工具,支持下一代核心网新型智能终端的研发。
威视锐5G研发平台预装开源的5G协议Open Air Interface 5G(OAI),支持新的版本移植和运行。平台可以为OAI提供稳定运行经过验证的软硬件环境,也可以根据需求定制软件和硬件来满足科研项目需求。
开源5G协议栈,代码全部开源

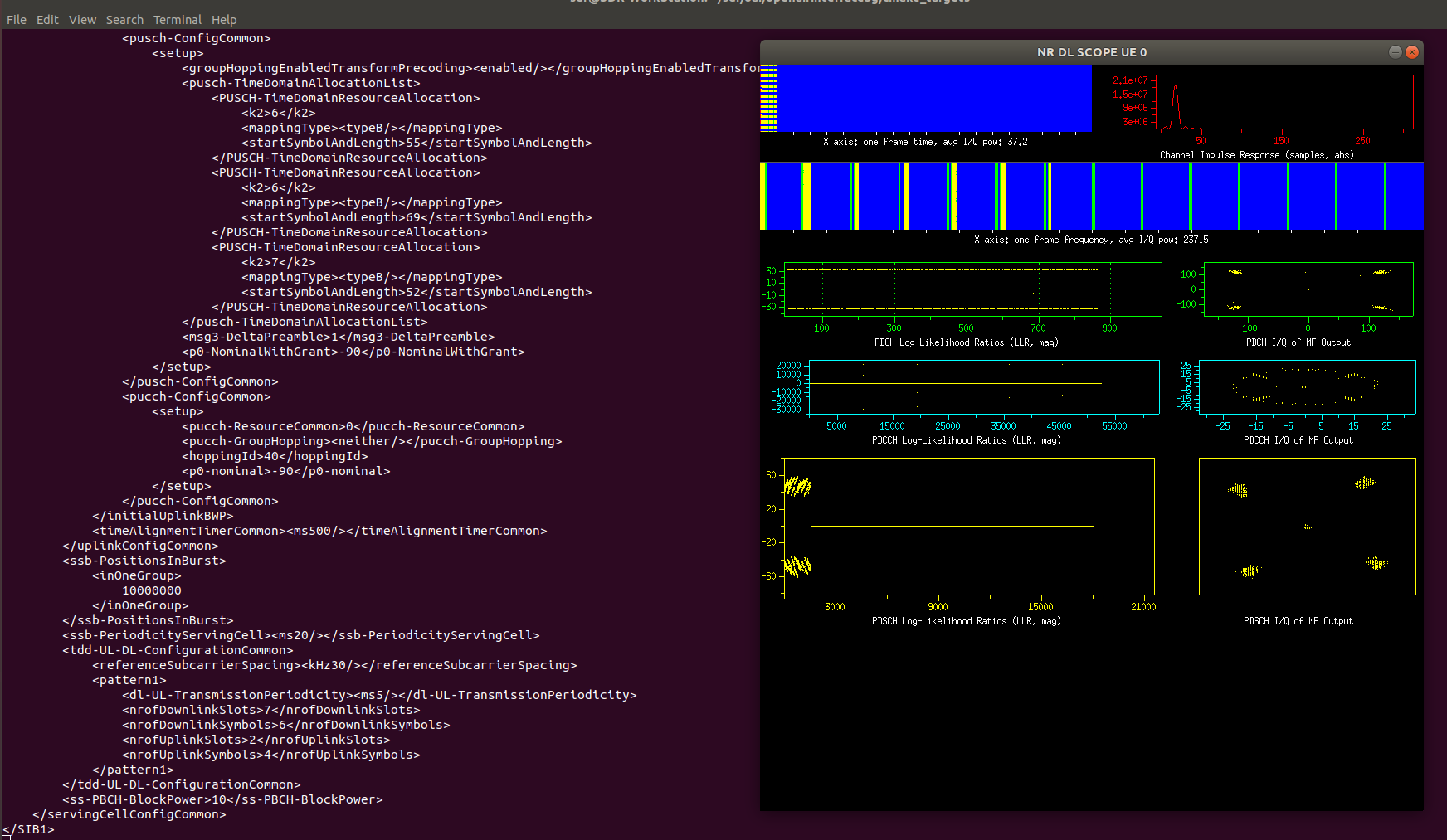

OpenAirInterface 5G-NR 特性:
-
· Static TDD
· FDD Normal CP
· 30 kHz subcarrier spacing
· Bandwidths up to 80MHz (217 Physical Resource Blocks)
· Intermediate downlink and uplink frequencies to interface with IF equipment
· Single antenna port (single beam)
· Slot format: 14 OFDM symbols in UL or DL
· Highly efficient 3GPP compliant LDPC encoder and decoder (BG1 and BG2 supported)
· Highly efficient 3GPP compliant polar encoder and decoder
· Encoder and decoder for short blocks
-
· 30KHz SCS for FR1 and 120 KHz SCS for FR2
· Generation of NR-PSS/NR-SSS
· NR-PBCH supports multiple SSBs and flexible periodicity
· Generation of NR-PDCCH for SIB1 (including generation of DCI, polar encoding, scrambling, modulation, RB mapping, etc)
· common search space configured by MIB
· user-specific search space configured by RRC
· DCI formats: 00, 10 (01 and 11 under integration)
· Generation of NR-PDSCH (including Segmentation, LDPC encoding, rate matching, scrambling, modulation, RB mapping, etc).
· Single symbol DMRS, DMRS-TypeA-Position Pos2, DMRS configuration type 1
· PDSCH mapping type A
· NR-CSI Generation of sequence at PHY (under integration)
· NR-PUSCH (including Segmentation, LDPC encoding, rate matching, scrambling, modulation, RB mapping, etc).
· NR-PUCCH
· Format 0 (2 bits, mainly for ACK/NACK)
· Format 2 (up to 64 bits, mainly for CSI feedback)
· NR-PRACH Formats 0,1,2,3, A1-A3, B1-B3
· Highly efficient 3GPP compliant LDPC encoder and decoder (BG1 and BG2 are supported)
· Highly efficient 3GPP compliant polar encoder and decoder
· Encoder and decoder for short block
