YunSDR 教学实验案例(Matlab版)
-
单音信号的产生和发送
振幅键控ASK
振幅键控MASK
振幅键控FSK
频移键控MFSK
相移键控PSK
差分相移键控
正交振幅调制
最小频移键控MSK
高斯最小频移键控GMSK
SC/FDE单载波频域均衡
Simulink下QPSK通信系统
-
· GUN Radio 环境下提供 Sink/Source 模块,可以搭建FM广播发射接机
· DVB-T物理层视频传输,实现标准的DVB-T物理层,支持2K/8K模式、QPSK、16QAM、64QAM调制可选,可传输ts格式的视频流
· ADS-B 飞机动态跟踪,实时解调民航飞机信号并实现跟踪,可显示飞机航班号、高度、速度、经纬度、姿态等信息,谷歌地球动态绘制飞行轨迹
· GNSS-SDR,可实现接收 GPS 信号,解调、解码、位置解算,实时显示时间、经纬度、高度等信息,谷歌地球可显示定位位置

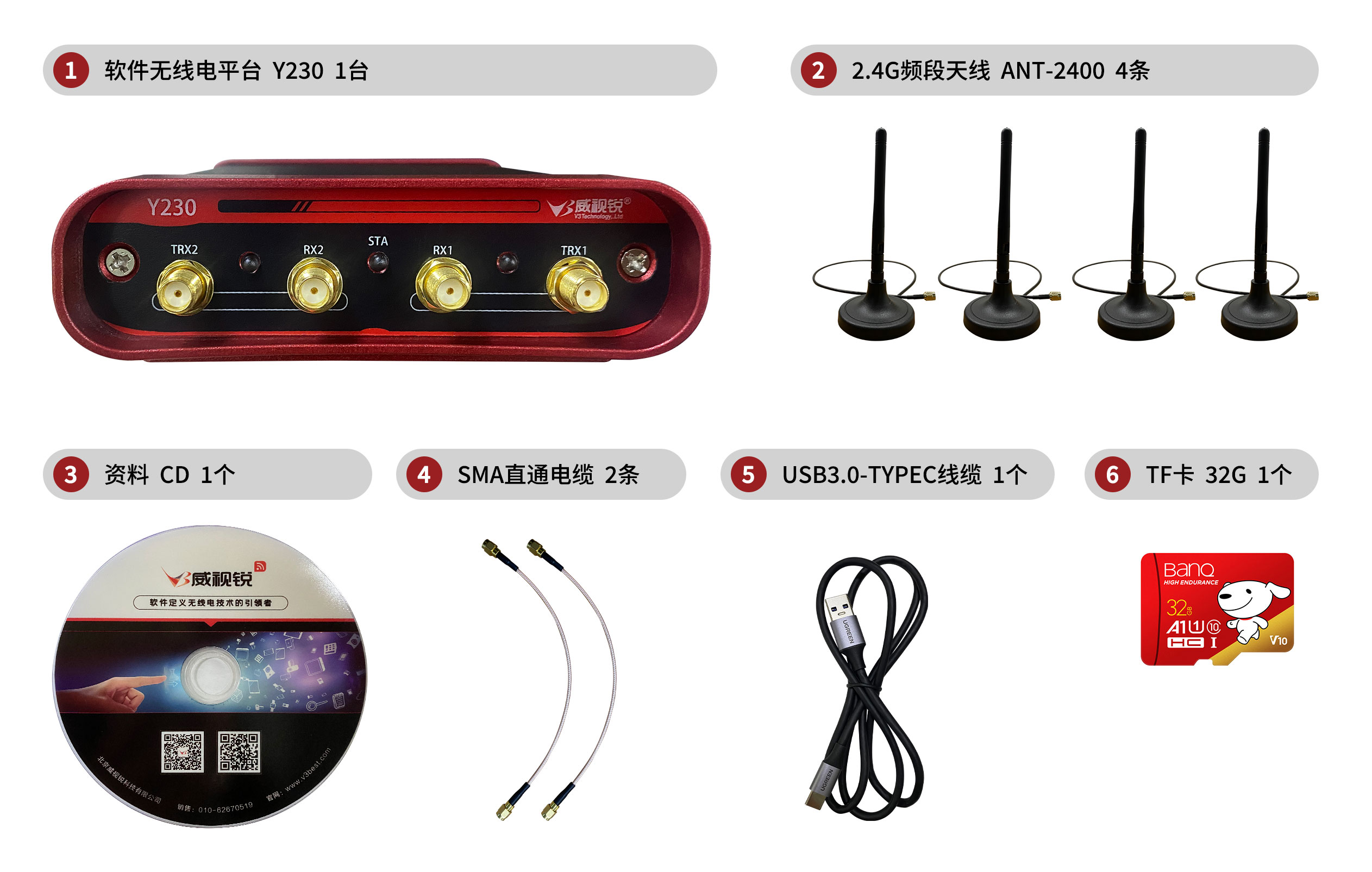

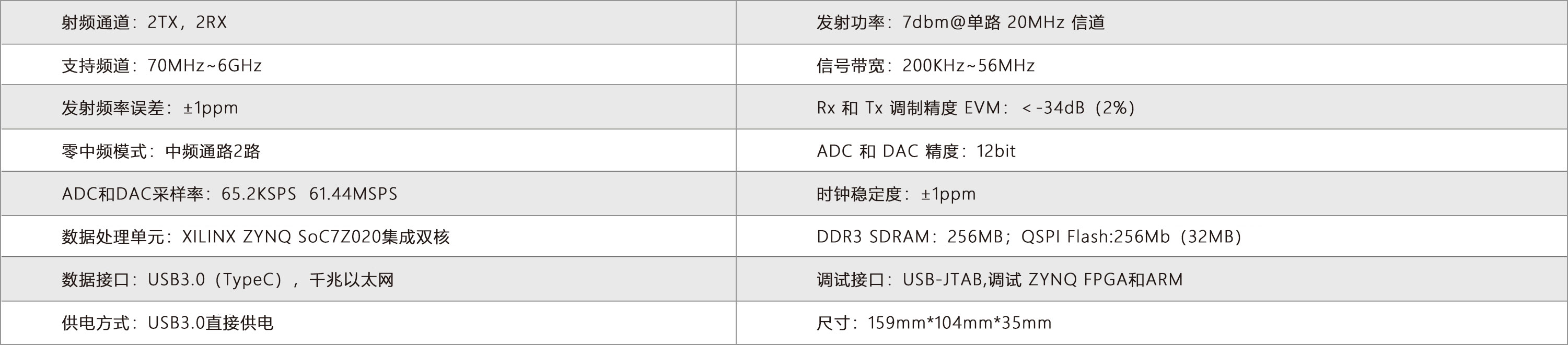

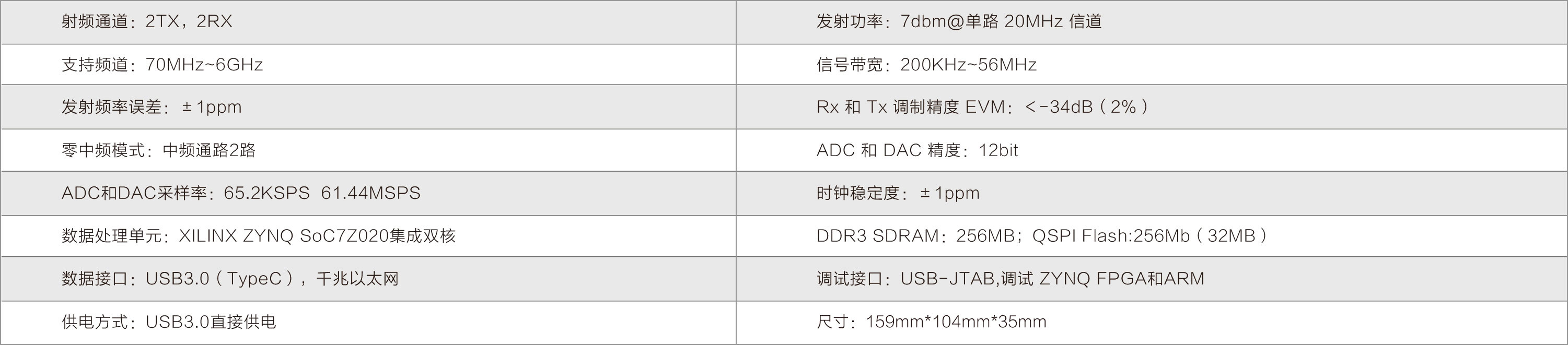

指标特性
射频通道:2TX,2RX
支持频道:70MHz~6GHz
发射频率误差:±1ppm
零中频模式:中频通路2 路
ADC 和 DAC 采样率:65.2KSPS 61.44MSPS
数据处理单元:XILINX ZYNQ SoC 7Z020集成双核
数据接口: USB 3.0(TypeC) ,千兆以太网
供电方式:USB 3.0直接供电
发射功率:7dbm@单路 20MHz 信道
信号带宽:200KHz~56MHz
Rx 和 Tx 调制精度 EVM:<-38dB(2%)
ADC 和 DAC 精度:12bit
时钟稳定度:±1ppm
DDR3 SDRAM:256MB;QSPI Flash:256MB(32MB)
调试接口:USB-JTAG,调试 ZYNQ FPGA 和 ARM
YunSDR 2系列型号对比
订货型号
射频芯片
射频通道
射频指标
基带芯片
数据接口
控制接口
Y220
AD9363
1T&1R
325MHz~3.8GHz,20MHz带宽
ZYNQ 7010
USB2.0 (虚拟以太网)
USB-UART / USB-JTAG
Y230
AD9361
2T&2R
70MHz~6GHz,56MHz带宽
ZYNQ 7020
千兆以太网,USB3.0(TypeC)
USB-UART / USB-JTAG

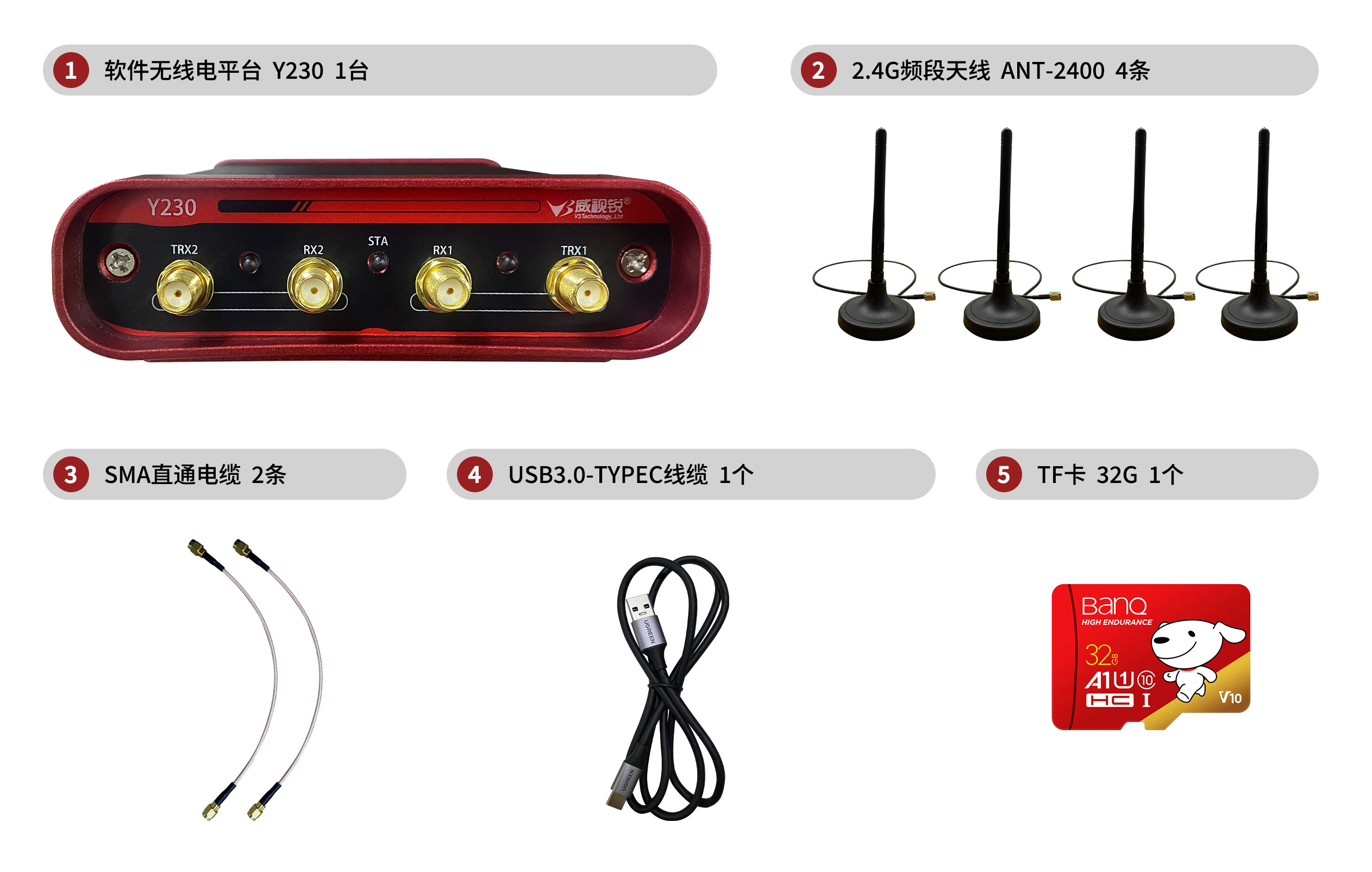

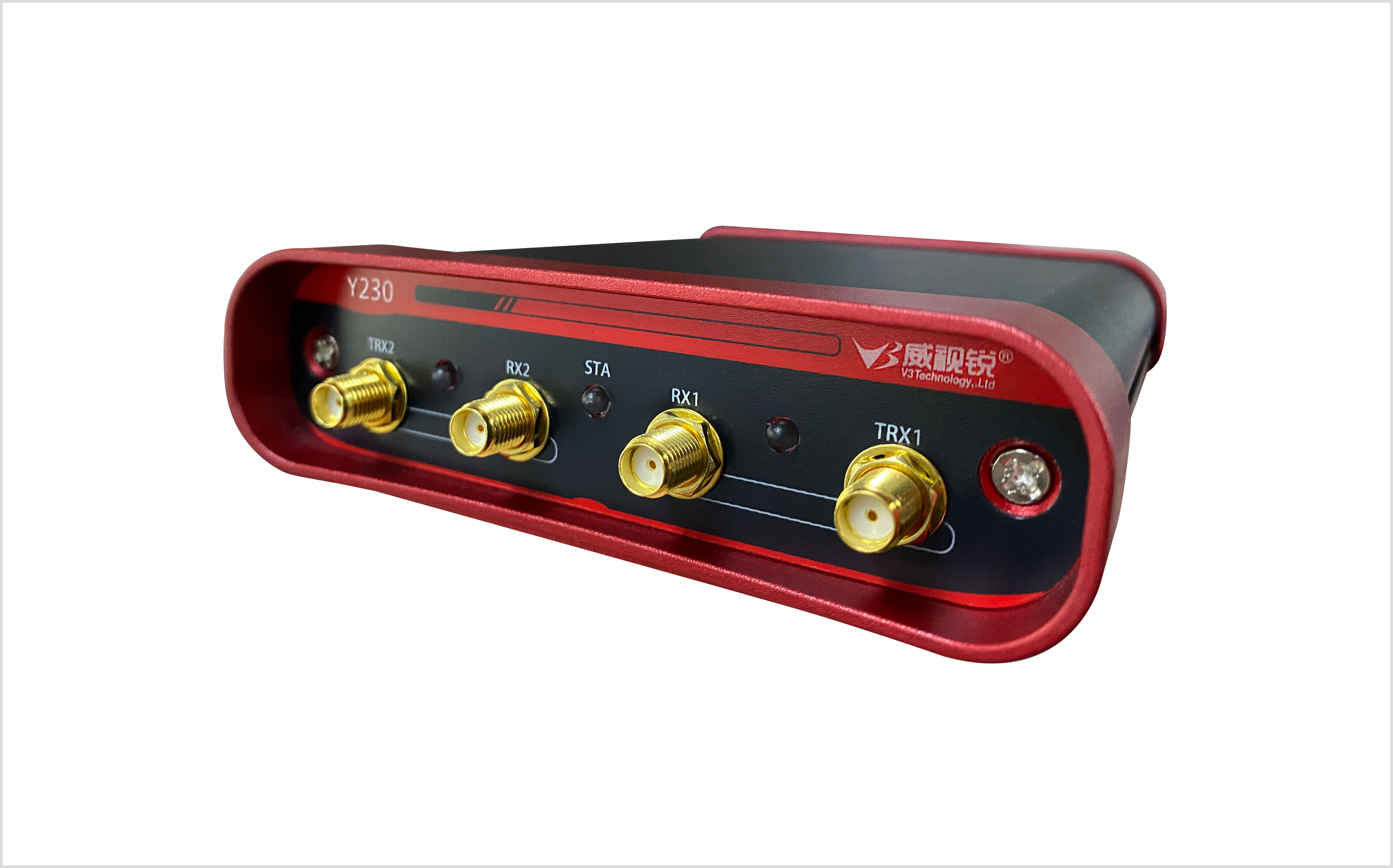

产品描述
小巧极致便携

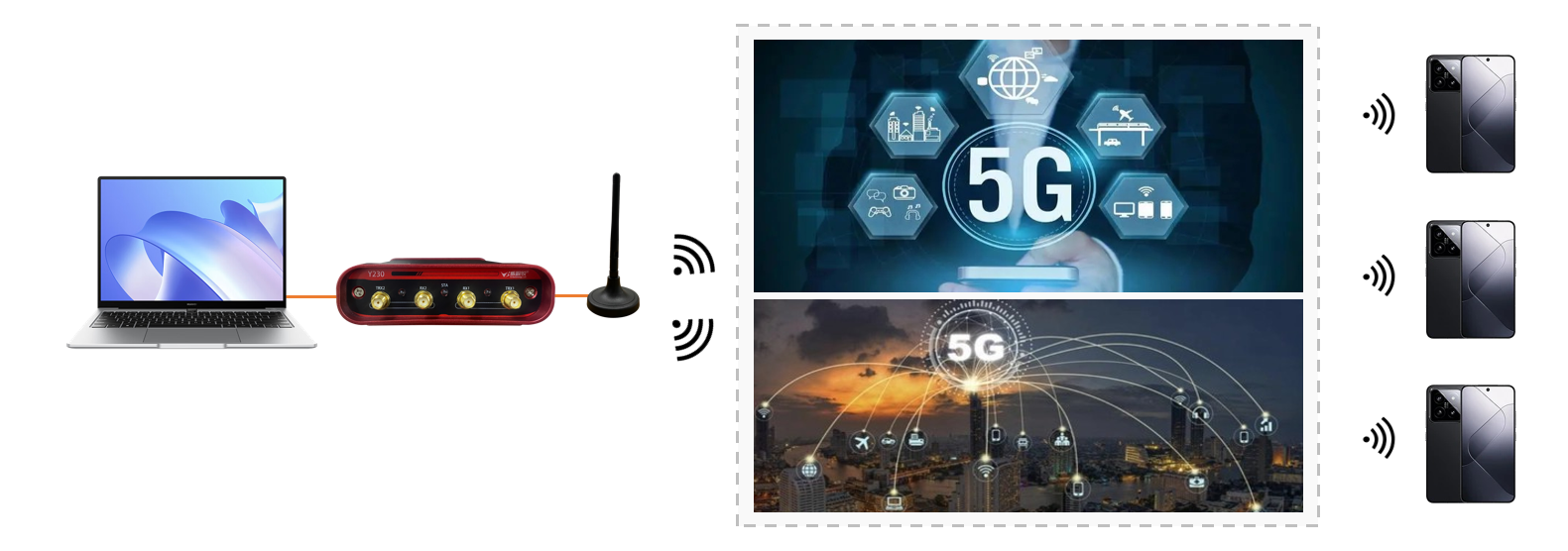

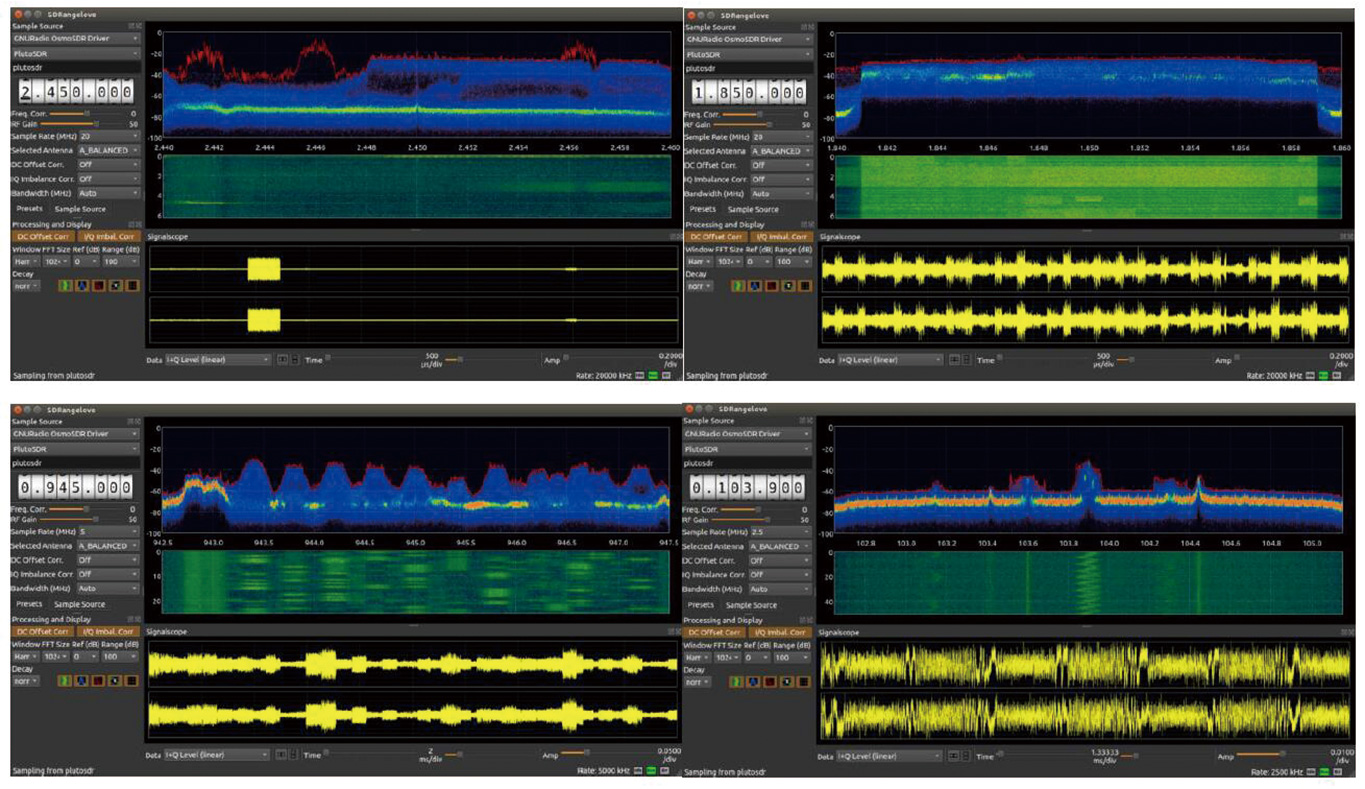

Y230 主要面向在校学生和无线电爱好者,可以完成无线通信教学实验、通信原理和算法评估验证等功能,基于 Matlab 和 Simulink 开发环境,无需硬件编程基础开箱即用,提供从基础实验到高级通信系统的丰富案例,有助于向电子通信相关专业学生介绍软件定义无线电 SDR、射频 RF 和无线通信的基础知识。该模块针对不同层次和背景的学生而设计,可同时用于教师辅导和自主学习,旨在帮助学生在攻读理学、技术或工程学位时为真实世界中的 RF 和通信技术打下基础。 作为一款 SDR 设备,可以支持主流的开源 SDR 软件,包括 GNU Radio,GQRX,SDRangelove,GNSS-SDR 等,可以提供的案例有:ADS-B 飞机动态跟踪,实时解调民航飞机信号并实现跟踪,可显示飞机航班号、高度、速度、经纬度、姿态等信息,谷歌地球动态绘制飞行轨迹;DVB-T 物理层视频传输,实现标准的DVB-T物理层,支持2K / 8K模式、QPSK、16QAM、64QAM调制可选,可传输 TS 格式的视频流等。
软件定义无线电平台
